隔膜泵噴霧器
隔膜泵噴霧器
隔膜泵噴霧器是一種新型植保機具，目前機型有3WBM-I6型隔膜泵噴霧器，它的主要部件無摩擦副，采用雙缸、固定密封結構，與藥液接觸的零部件均用防腐材料制造。因而具有效率高、壓力穩定、操作輕便、便用壽命長等特點。
構造及工作

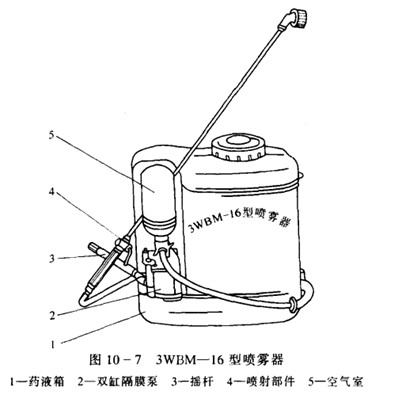

(1)構造3WBM-16型隔膜泵噴霧器，主要由藥液箱，手動雙缸隔膜泵、多功能噴射部件和背負裝置等零部件構成。如圖l0-7所示。
(2)工作這種噴霧器利用隔膜泵里的隔膜片在外力作用下，產生的彈性變形和位移，與上、下泵蓋形成的腔室容積發生忽大忽小的變化而使藥液吸人和排出。
當欺動搖臂使隔膜片產生彈性變形向上移動時，A腔容積不斷減小，壓力升高;B腔容積隨之增大，產生了負壓(真空度)。在此情況下，A腔的藥液推開A腔出液球閥壓人氣室，而B腔則在大氣壓力與B腔壓力差的作用下，使藥液箱內的藥液推開B腔進液球閥進人B腔。A腔進液球閥和B腔出液球閥在A腔藥液的作用下處于關閉狀態。
